產(chǎn)品簡(jiǎn)介

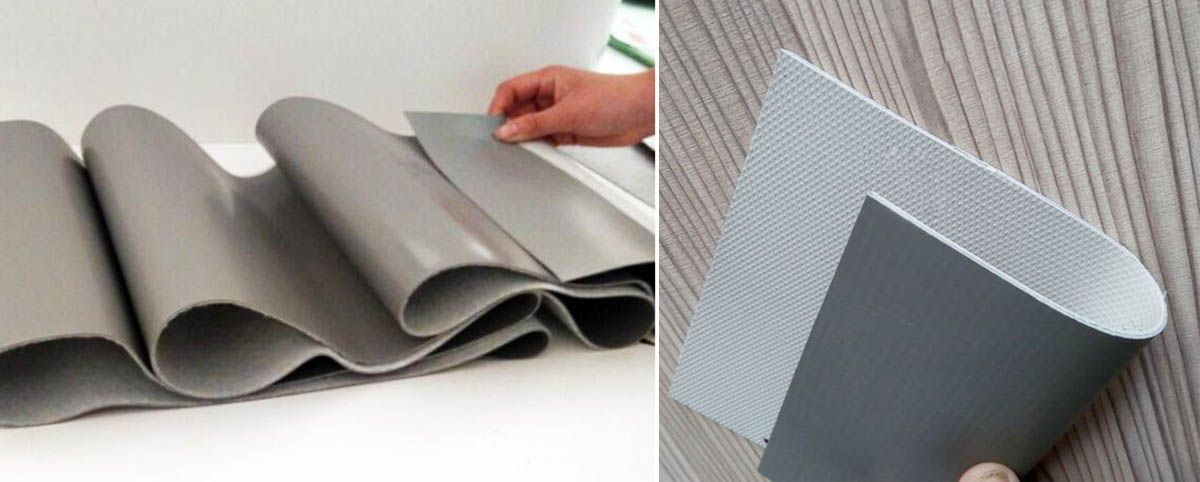

　　PVC耐根穿刺防水卷材是一種性能優(yōu)異的高品質(zhì)、高分子防水片材，經(jīng)PVC樹脂加入增塑劑、抗紫外線劑、抗老化劑、穩(wěn)定劑等加工助劑，通過(guò)擠出法生產(chǎn)成型的高分子防水卷材。產(chǎn)品具有拉伸強(qiáng)度大、延伸率高、穩(wěn)定性好、收縮率小、低溫柔性好、抗老化性能好、耐根系穿透性能強(qiáng)、使用壽命長(zhǎng)、是建設(shè)部重點(diǎn)推薦使用產(chǎn)品，特別是它寬幅達(dá)2．05米，從而為防水層減去許多接縫的隱患，而聚氯乙烯的熱塑性賦予該卷材可熱風(fēng)焊接和機(jī)警固定的性能，從而徹底解決了一直困擾施工界因膠水性能不佳而引發(fā)的滲透漏問(wèn)題。產(chǎn)品幅寬1.05米、2.05米、2.1米、厚度0.8，1.0，12，1.5，2.0mm，標(biāo)準(zhǔn)長(zhǎng)2.0m(特種規(guī)格可定做)，產(chǎn)品質(zhì)量可靠，施工方便。本產(chǎn)品由于采用了獨(dú)特的產(chǎn)品配方，產(chǎn)品壽命遠(yuǎn)遠(yuǎn)超出了一般的防水材料，整個(gè)防水系統(tǒng)壽命長(zhǎng)，屋面超過(guò)30年，地下超過(guò)50年，在建筑、土木工程中得到廣泛的應(yīng)用。

產(chǎn)品特點(diǎn)

　　使用壽命長(zhǎng)，耐老化、屋面材料可使用20年以上，地下可達(dá)50年之久。

　　拉伸強(qiáng)度高、延伸率高、熱處理尺寸變化小。

　　低溫柔性好，適應(yīng)環(huán)境溫差變化性好。

　　耐根系滲透性好，可做成種植屋面。

　　抗穿孔性好。

　　施工方便、可焊接、牢固可靠且環(huán)保無(wú)污染。

　　耐化學(xué)腐蝕性強(qiáng)、適用特種場(chǎng)合。

　　具有良好的可塑性，邊角細(xì)部處理方便快捷。

　　維修方便。成本低廉。

　　淺顏色的表面反射紫外線照射，卷材表面吸收熱量少，溫度低。

　　卷材具有良好的水汽擴(kuò)散性，冷凝物易排釋，留至基層的濕氣，潮氣易排出。

產(chǎn)品優(yōu)勢(shì)

　　混料自動(dòng)化，本項(xiàng)目的混料采用自動(dòng)升溫控制，自動(dòng)時(shí)間控制，自動(dòng)喂料控制。

　　擠出設(shè)備采用雙螺桿共擠，螺桿溫度采用電腦自動(dòng)控溫系統(tǒng)。

　　機(jī)頭采用幅寬2.1m的大幅寬模頭擠出設(shè)備。

　　精密的三輥壓延裝置，裝備部距采用自控自調(diào)系統(tǒng)。

產(chǎn)品分類

　　N1 …無(wú)復(fù)合層外露型防水材料。(主要應(yīng)用于外露型屋面防水的細(xì)部處理)

　　N2 …無(wú)復(fù)合層非外露型防水材料。(主要應(yīng)用于非外露型防水的細(xì)部處理)

　　L1 …纖維單面復(fù)合外露型防水材料。(主要應(yīng)用于外露型屋面防水層的大面使用)

　　L2 …纖維單面復(fù)合非外露型防水材料。 (主要用于非外露防水層的大面使用)

　　w1 …織物內(nèi)增強(qiáng)外露型防水材料。 (主要應(yīng)用于暴露型屋面防水)

　　W2 …織物內(nèi)增強(qiáng)非外露型防水材料。 (主要應(yīng)用于非暴露型防水層)

適用范圍

　　聚氯乙烯（PVC）防水卷材由于采用了獨(dú)特的產(chǎn)品配方，始產(chǎn)品的壽命遠(yuǎn)遠(yuǎn)超出了一般的防水材料，卷材的優(yōu)異性能使之被廣泛應(yīng)用于防水的各個(gè)領(lǐng)域。

　　(1) 適用于工業(yè)與民用建筑的屋面防水，包括種植屋面、平屋面、坡屋面。

　　(2) 建筑物地下防水：包括水庫(kù)、堤壩、水池、水渠以及地下室各個(gè)部位防水。

　　(3) 隧道、糧庫(kù)、人防工程、垃圾掩埋場(chǎng)、人工湖防水等。

施工工藝

　　pvc卷材一般采用冷粘法、空鋪法、機(jī)械固定法并有時(shí)配套獨(dú)特的熱風(fēng)焊接工藝。復(fù)雜的防水施工部位，要以專用的配套．pvc特制配件組合施工。

1．冷粘法

　　使用pvc卷材專用的配套膠粘劑，以冷作業(yè)將卷材粘貼于基層上的施工方法，稱冷粘法。

　　按防水設(shè)計(jì)要求不同，冷粘法可分為滿粘結(jié)或局部粘結(jié)法。

　　(1)滿粘法是將pvc卷材全部粘結(jié)在基層上的施工方法。

　　1)施工時(shí)，首先要進(jìn)行預(yù)鋪，把PVC卷材自然平鋪于放線的基層表面(先不粘結(jié))，要求平整順直，不得扭曲。

　　2)卷材縱向搭接寬度50mm，并進(jìn)行適當(dāng)?shù)募舨谩M向采用對(duì)接處理，其上用200～250mm寬的無(wú)復(fù)合層(N類)．PVC卷材覆蓋搭接施焊。

　　3)將一幅或多幅卷材的長(zhǎng)邊折疊一半(約10m)，從折疊處分別在基層和卷材表面涂刷專用膠粘劑，待膠干燥至不粘手時(shí)，將預(yù)鋪卷材面進(jìn)行合攏粘貼用壓輥壓實(shí)。然后再把另外沒有折疊的部分折疊起來(lái)，繼續(xù)從折疊處如前所述操作，依次類推粘貼牢固壓實(shí)。然后進(jìn)行對(duì)接縫焊接施工。

　　(2)局部粘貼卷材。對(duì)PVC卷材鋪貼時(shí)，卷材與基層用點(diǎn)粘或條粘法粘貼于基層上。

　　點(diǎn)粘：卷材與基層點(diǎn)狀粘結(jié)。每平方米粘結(jié)不少于5個(gè)點(diǎn)，每點(diǎn)面積為100mm×100mm。

　　條粘：卷材與基層作條狀粘結(jié)。每幅卷材與基層粘結(jié)面不少于兩條，每條寬度不小于150mm。

2．空鋪法

　　即鋪貼PVC防水卷材時(shí)，卷材與基層僅在防水層的整體四周一定寬度內(nèi)粘結(jié)；其余部分不粘結(jié)的施工方法。空鋪法的施工工藝流程如下：

　　基層找平清理一彈線一卷材預(yù)鋪設(shè)一卷材接縫搭接焊一特殊部位處理一固定、壓邊一密封材料封邊一驗(yàn)收。

　　首先卷材預(yù)鋪設(shè)參照滿粘法，縱向搭接寬度為50mm。其次，僅將整體防水工程的四周部位卷材進(jìn)行滿粘，并焊接搭接縫。橫向采用對(duì)接處理，其上用200～250mm寬的無(wú)復(fù)合層(N類)PVC卷材覆蓋搭接、施焊。

3．機(jī)械固定法

　　即采用機(jī)械緊固固定件使卷材與基層連接的施工方法。

　　(1)施工時(shí)，首先進(jìn)行預(yù)鋪，可參照滿粘法作業(yè)。縱向搭接寬度為100mm，其中50mm做固定件用，固定件需穿過(guò)保溫層固定覆于結(jié)構(gòu)層上。

　　(2)按設(shè)計(jì)和計(jì)算的固定間距，用沖擊鉆先打孔，孔徑略小于固定螺釘外徑尺寸。將固定件就位后用電動(dòng)螺絲刀加固擰緊，以后依次循環(huán)操作即可。對(duì)每一個(gè)搭接進(jìn)行焊接，橫向采用對(duì)接處理，上用200～2500mm寬無(wú)復(fù)合層(N類)卷材覆蓋搭接施焊。

PVC卷材的焊接工藝

　　PVC卷材之間的縱向搭接寬度為50mm，橫向?qū)挾葹閘OOmm．采用焊接工藝時(shí)，焊嘴與焊接方向成45。角，壓輥與焊嘴平行并保持約5mm左右距離，滾壓不宜過(guò)快。

　　使用焊嘴寬20mm的小焊嘴施焊，一般為兩道，焊接溫度控制在第6檔，每道焊接有效寬度為15mm～20mm。

　　使用焊嘴寬40mm的大焊嘴施焊宜為一道，焊接溫度控制在第7檔，焊接有效寬度為25mm。

焊接要求：應(yīng)在焊前預(yù)焊一道，寬度不宜過(guò)寬，使施焊時(shí)熱風(fēng)不至于溢出而影響施焊質(zhì)量。焊接邊緣應(yīng)有熔漿溢出，但不得出現(xiàn)燒焦現(xiàn)象。

　　關(guān)于有效焊接寬度，指卷材剝離處到熔漿邊緣的距離，保證有效焊接寬度是檢驗(yàn)焊接質(zhì)量的主要指標(biāo)之一。

注意事項(xiàng)

　　1 卷材鋪設(shè)應(yīng)平整順直，不得有彎曲、下垂、繃緊、褶皺和破損現(xiàn)象。

　　2 接縫焊接時(shí)需將焊接面擦拭干凈，并保持焊接面的干燥。焊接時(shí)焊嘴與焊接方向呈45°角，壓輥與焊嘴平行并   保持大約5mm的距離，焊嘴邊應(yīng)有呈亮色的溶融物滲出，不應(yīng)出現(xiàn)漏焊、跳焊、燒焦和焊接不牢現(xiàn)象。

　　3 單縫焊接時(shí)搭接寬度，屋面工程不小于60mm，地下工程不小于100mm。雙縫及多縫焊接時(shí)，可根據(jù)焊接機(jī)的不同合理計(jì)算預(yù)留搭接寬度。

　　4 卷材收頭處用專用壓條固定，大釘距不應(yīng)小于900mm，用密封膏密封，水泥砂漿封實(shí)
