產品簡介

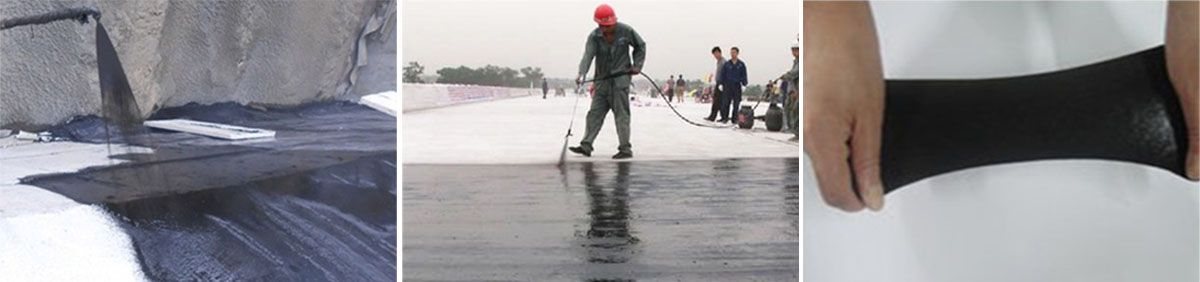

　　非固化橡膠瀝青防水涂料 （Non-curable rubber modified asphalt coating for waterproofing）以橡膠、瀝青為主要組份，加入助劑混合制成的在使用年限內保持粘性膏狀體的防水涂料在應用狀態下長期保持黏性膏狀體的具有蠕變性的一種新型防水材料。該涂料能封閉基層裂縫和毛細孔，能適應復雜的施工作業面；與空氣接觸后長期不固化，始終保持黏稠膠質的特性，自愈能力強、碰觸即粘、難以剝離，在一20℃仍具有良好的粘結性能。它能解決因基層開裂應力傳遞給防水層造成的防水層斷裂、撓曲疲勞或處于高應力狀態下的提前老化等問題；同時，蠕變性材料的黏滯性使其能夠很好地封閉基層的毛細孔和裂縫，解決了防水層的竄水難題，使防水可靠性得到大幅度提高；還能解決現有防水卷材和防水涂料復合使用時的相容性問題。對于建筑工程變形縫等特殊部位的防水處理有突出的效果，廣泛使用于非外露建筑防水工程。2014年2月11日，工信部公示了JC/T 2216-201X《非固化橡膠瀝青防水涂料》行業標準報批稿，將在2014年內正式發布。

中文名

　　非固化橡膠瀝青防水涂料

英文名

　　Noncurable rubber modified asphalt coating for waterproofing

別　稱

　　橡化瀝青非固化防水涂料

水溶性

　　不溶

外　觀

　　黑色粘稠膏狀體

閃　點

　　≥180℃

主要特性

　　1. 永不固化：固含量大于98%,無溶劑和揮發物,使用期間始終保持原有的彈塑性狀態。

　　2. 優異的基層適應性：對干,濕基層以及有裂紋或變形較大的基層有較強適應性強,能與基層滿粘接的同時能很好地滲入并封閉基層的細微裂縫,適應變形,永不固化；

　　3. 粘接性高：長期保持粘性,與基層無縫粘接,整體合一,防水效果優越；可在潮濕基面施工,也可進行堵漏作業,與任何異物保持良好粘結性。

　　4. 自愈合性強：施工及使用過程中即使出現防水層破損也能自行修復,阻止水在防水層與基層之間流竄,保持防水層的連續性；施工時材料不會分離,可形成穩定,整體無縫的防水層。

　　5. 施工簡便,效率高：對操作人員的技術要求不高,屬“傻瓜式”工法。可采用機械噴涂或人工刮涂等多種工法施工,效率高,節省工期。

　　6. 可與其他防水材料復合使用,形成復合式防水層,提高防水效果。

　　7. 優異的憎水性：憎水性是指材料與水接觸時不能被水潤濕的性質。我公司生產的非固化橡膠瀝青防水涂料具有優異的憎水性,能在長期浸水的環境下依然保持優異的性能。

　　8. 用于地下工程或非外露工程,具有優異的耐腐蝕性及抗老化性。

　　9. 耐高低溫,延伸性能較好。

技術執行標準

JC/T2216-2014《非固化橡膠瀝青防水涂料》

　　非固化橡膠瀝青防水涂料既可用于新建防水層，也可用于修復受損防水層；既可用于常規區域的防水，也可用于變形縫等特殊區域的防水，相對于其它防水材料，它對特殊區域的防水具有獨特優勢。由于它具有自行封閉能力，可自行修復防水層的破損部分，破損部位周圍的橡化瀝青非固化防水涂料會自動流動并填充到受損部位，阻斷防水層與混凝土基面間的漏水及滲流。

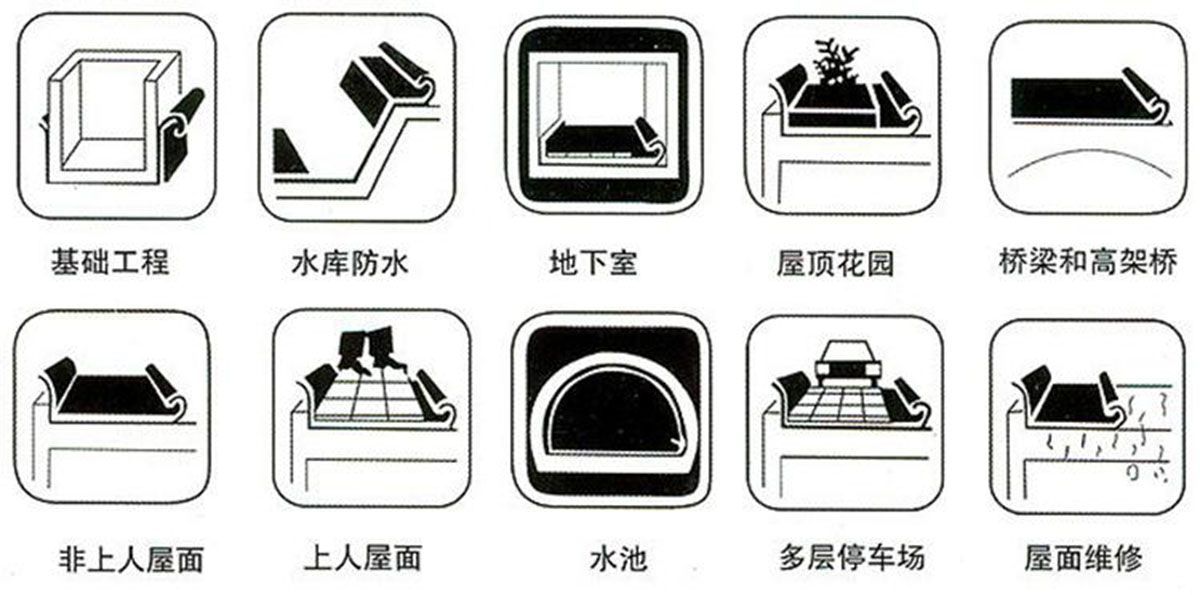

　　1、工業民用建筑屋面及側墻防水工程；

　　2、種植屋面防水工程；

　　3、地下結構、地鐵車站、隧道等防水工程；

　　4、道路橋梁、鐵路等防水工程；

　　5、堤壩、水利設施等防水工程；

　　6、變形縫、沉降縫等各種縫隙注漿灌縫。

施工工藝

1.基層要求

　　結構層基面要求平整,堅實,無起砂,無起皮,無水泥浮漿,無明水,如有缺陷,應對基層進行處理,為更好的提高涂料與基層的粘接效果,推介使用油性基層處理劑,基層處理劑干燥后即可進行涂料施工。

　　在大面積噴涂施工之前,應先按相關規范和設計要求,對細部節點等部位刮涂涂料做加強處理。

2.噴涂準備

　　大面噴涂非固化橡膠瀝青防水涂料之前應對設備進行調試。當設備處于較好噴涂狀態時,即可進行大面積噴涂施工。

CPE防水卷材 施工工藝

施工方法

　　非固化橡膠瀝青防水涂料分為兩種施工方式：噴涂和涂刮。根據施工現場實際情況合理選用施工方式。施工之前應檢查專用噴涂設備的完整性,噴涂設備是否清潔以及原料傳輸管道,濾網,閥門,并檢測噴涂機是否可以正常工作。

細部處理：陰陽角,平面與立面的轉角處等細節部分先進行刷涂,厚度宜為2mm,并將卷材裁成相應形狀附上。待做完附加層后進行全面施工,確保整體涂層保持一致的厚度。

大面積噴涂施工

　　（1）待基面清理完后,打開加熱料罐,將預熱脫桶后的材料倒入料罐中加熱,待涂料整體溫度達到可噴涂狀態時（120℃）,用專用噴涂設備均勻地噴涂非固化橡膠瀝青防水涂料。噴涂時可根據設計厚度調換不同噴涂設備,防水層一次成型,厚度根據設計要求。

　?。?）噴涂完一定面積后,在鋪貼卷材前采用針測法檢測涂層厚度。若如厚度不達標或局部需要強化,可以手工涂刮的方式補充,噴涂施工宜分段分區域完成。

　　（3）噴涂后,及時覆蓋防水卷材,避免現場中過多的灰塵粘結于涂料表層而降低涂料與防水卷材的粘結性,卷材搭接寬度為100mm,搭接部位采用冷粘形式,將PBC-328非固化橡膠瀝青防水涂料刮涂于卷材搭接寬度范圍內,搭接卷材后需要用壓輥輥壓。待鋪貼完防水卷材后即可上人行走,施工完畢。

注意事項

　　（1）施工環境溫度宜為-10-35℃，雨天、雪天、5級風以上不易防水施工。

　?。?）陰陽角平面與立面的轉角處應抹成圓弧，圓弧半徑宜為,50mm。

　　（3）施工現場嚴禁煙火，保持良好通風。

運輸儲存

　　（1）非固化橡膠瀝青用鐵桶密封包裝，貯存地點遠離火源；

　　（2）運輸過程中嚴防雨淋，防止碰撞，保持包裝完好。
